3DL:n 24 tuumaisen vannekehän pulttijako

[audiq]

Pystyisikö joku mittaamaan 3DL 24 tuumaisen vannekehän pultinreikien etäisyyden keskeltä reikää keskelle reikää? Tarvitsisin vastakkaisten reikien etäisyyden, vierekkäisten eäisyyden ja pultin paksuuden (mielellään milleinä).

Hankin renkaita ja niissä olisi valmiiksi Sampon vannekehät. Niissä on 16 milliset reiät ja vastakkaisten reikien etäisyys on 52,6 cm
Vierekkäisten 26,3 cm.

[kari t]

Pystyisikö joku mittaamaan 3DL 24 tuumaisen vannekehän pultinreikien etäisyyden keskeltä reikää keskelle reikää? Tarvitsisin vastakkaisten reikien etäisyyden, vierekkäisten eäisyyden ja pultin paksuuden (mielellään milleinä).

Hankin renkaita ja niissä olisi valmiiksi Sampon vannekehät. Niissä on 16 milliset reiät ja vastakkaisten reikien etäisyys on 52,6 cm
Vierekkäisten 26,3 cm.

Huom !! Nämä on mitattu pulteista, ei vanteitten reijistä.
Vierekkäisten pulttien etäisyys keskeltä keskelle 57,4 mm.
Vastakkaisten pultien etäisyys keskeltä keskelle 152,6 mm.
Pulttien paksuus 16,6 mm.
Keskireikä 110 mm.
Joku pilkunviilaja voi otaa tarkemmat mitat

[audiq]

Pystyisikö joku mittaamaan 3DL 24 tuumaisen vannekehän pultinreikien etäisyyden keskeltä reikää keskelle reikää? Tarvitsisin vastakkaisten reikien etäisyyden, vierekkäisten eäisyyden ja pultin paksuuden (mielellään milleinä).

Hankin renkaita ja niissä olisi valmiiksi Sampon vannekehät. Niissä on 16 milliset reiät ja vastakkaisten reikien etäisyys on 52,6 cm
Vierekkäisten 26,3 cm.

Huom !! Nämä on mitattu pulteista, ei vanteitten reijistä.
Vierekkäisten pulttien etäisyys keskeltä keskelle 57,4 mm.
Vastakkaisten pultien etäisyys keskeltä keskelle 152,6 mm.
Pulttien paksuus 16,6 mm.
Keskireikä 110 mm.
Joku pilkunviilaja voi otaa tarkemmat mitat

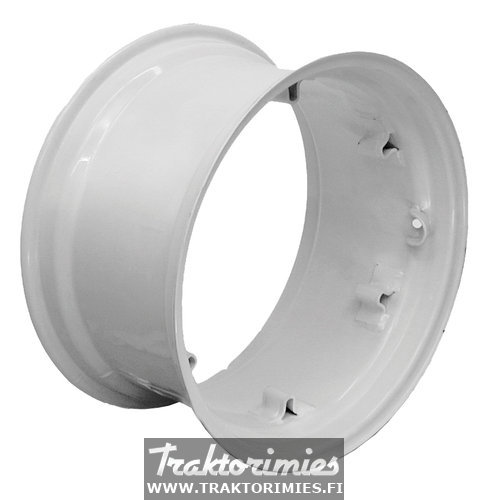

Kiitos kovasti, mutta vannekehän pultinreikiä tarkoitin. Hitto kun en saanut kuvaa liitettyä selkeyttämään. Se voi olla, että paikoillaan olevasta vanteesta ei saa mitattua vastakkaisten reikien etäisyyttä, mutta se olisi se oleellisin ja Sampon vanteessa se on 526 mm.

[jusape]

En nyt enää pimeessä viitti läheä mittailemaan sitä KEHÄN pulttijakoa tonne katokseen, kolmosesta, mut huomenna sen voin tehdä .....
Jollei joku ennen ehdi .....

[audiq]

Ei taida kovin monella olla 24T vanteita irrallaan. Sitä ei koneessa kiinni ollessa oikein saa mitattua. Sellainen veikkaus oli mitasta, että se on 514 mm, mutta sitä ei ole kukaan varmistanut mittaamalla Nuffieldin vanteesta. Kiva jos jaksat käydä mittaamassa. Jos jaksat, niin mittaa samalla, että onko se 16 millinen reikä.

[jusape]

Yhdet vanteet keskiöineen on tuolla rengaskasassa irrallaan. Niistä lienee takapuolelta melko helppo mitata.

[audiq]

Juu, sellaisista pitäisi olla helppo mitata. Minulla on tosiaan traktori 110 km päässä, niin hankala mittailla, kun vanteetkin koneen alla kiinni.

[jusape]

Onkos se nyt varmasti 24" rinkula ?? Mamman Casen eturenkaasta ( 13.9-24" ) mittasin noin 515mm kehäjaoksi äkkiseltään ( -85 CASE 1494 4WD HS )
Tuolla irtopyörinä oli kolmosen keskiölevyillä 32" kehät, joissa vastakkaisten kehäpulttien etäisyys 613mm ja vierekkäisten pulttien etäisyys 310mm
Katoksessa olevassa -61 kolmoses renkaat 28" ja on ihan takuuvarmasti orikinaali kehät ja renkaatkin vanteilla vielä, ja sama pulttijako .

[audiq]

Kyllä on 24 tuumaiset ja sehän on 3DL:ssä vaihtoehtoinen alkuperäiskoko. Meillä ei vieläkään ole 3DL:stä 24 tuumaisen kehän mittaa, mutta tuo 514 mm piti olla yleisin käytetty ja Casessakin on sitten varmaan juuri se. Kiitos vaivannäöstä!
Jos jollain on vielä kolmosen kehät irrallaan, niin voisihan sellaisistakin vielä mitan ottaa.


Täytyy varmaan tehdä mallailurauta 514 välin rei-illä ja kokeilla saako Sampon kehiin reiät jotenkin oikeisiin kohtiin hitsaamatta lisää tavaraa niihin.

[kari t]

Odottelehan vielä viikonlopun yli, otan omasta 61:sestä kolmosesta rataan irti ja mittaan kyseiset mitat.
Minulta löytyy myös 28:sen vanteet / keskiölevyt, ja 32:sen vanteet irralaan, mittaillaan myös nämä.
En tällä syömisellä usko tuota kuten jusape mainitsi / väitää, että 32:sen vanteitten kehillä ja 28:sin vanteitten kehillä olis samat mitat vastaisten kehäpulttien ja vierekkäisten pulttien etäisyys, aika näytää kuinka on.

[jusape]

Nois mun 32" kehissä pulttikiinnikkeet on n. 5cm korkeassa korvakkeessa keskiölle, 28" kehissä korvakkeet suoraan kehässä kiinni.

[audiq]

Ei tarvitse Kari tätä varten ottaa irti ja mittailla! Mutta jos muuten on rengas irti, niin sittenhän mittaus menee samalla.

Minä en kaipaa kuin 24 tuumaisen mittoja, mutta jos haluatte muuten mittailla muistiin muita kokoja, niin säilyyhän nekin mitat tässä ketjussa tallessa.

[jusape]

Niin ja 16mm pulttikoko oli ( 5/8" )

[jusape]

Ihan mielenkiinnosta olen odotellut, Karin mittaustuloksia rinkuloista .......

[kari t]

28" kehissä vastakkaisetpultit 620 mm, vierekkäiset 310 mm.
32" kehissä vastakkaisetpultit 725 mm, tässä mitassa saataa olla muutaman millin heitokin, mitattu iralaan olevasta vanteesta jossa ei ollut pultit paikoilaan, vierekkäiset 275 mm, mitattu 3/45:sen paikalaan olevasta renkaasta.
Näissä molemissa pultinkiinikeet suoraan kehässä kiini.
